Fusion 360 pour la menuiserie : comment concevoir des pièces en bois fonctionnelles et esthétiques ?
Dans l'univers de la menuiserie moderne, où la précision rencontre l'art, Fusion 360 émerge comme un outil indispensable pour les artisans et les concepteurs. Ce logiciel de CAO/FAO complet, développé par Autodesk, s'avère être une ressource inestimable pour transformer des concepts créatifs en pièces en bois fonctionnelles et esthétiques. Fusion 360 brille particulièrement dans sa capacité à intégrer dans un seul environnement toutes les phases de conception et de fabrication.
Qu'il s'agisse de la création de meubles sur mesure, de la modélisation de pièces décoratives ou de la réalisation de projets d'agencement, Fusion 360 offre une plateforme unifiée qui facilite la visualisation, la conception, et l'usinage. Sa force réside dans sa flexibilité à s'adapter à une multitude de projets de menuiserie, permettant aux utilisateurs de passer aisément de l'esquisse à la production, tout en assurant que le produit final est non seulement fonctionnel mais aussi visuellement captivant.
1. Configurer Fusion 360 pour la Menuiserie
L'adaptation de Fusion 360 à la menuiserie commence par une configuration initiale soigneuse, permettant de s'assurer que l'environnement de conception est parfaitement aligné avec les besoins spécifiques de la menuiserie. Voici comment personnaliser Fusion 360 pour vos projets de menuiserie :
Configuration des paramètres Initiaux pour la menuiserie
Choix des Unités : L'un des premiers réglages à effectuer est la sélection des unités de mesure. Pour la menuiserie, les unités en millimètres ou en pouces sont souvent préférées pour leur précision dans le détail des travaux en bois. Accédez à l'onglet "Préférences" situé dans le menu de votre profil, puis sélectionnez "Unités de mesure" pour ajuster cette configuration selon vos préférences.
Création d'un Espace de Travail Organisé : Organiser votre espace de travail est crucial pour gérer efficacement vos projets. Fusion 360 permet de créer des dossiers dans le panneau de données pour séparer vos projets par type, client ou étape de conception. Utilisez cette fonctionnalité pour maintenir un environnement de travail clair et structuré, facilitant ainsi l'accès et la modification de vos conceptions.
Personnalisation de l'Interface
Barres d'Outils et Raccourcis : Pour accélérer votre flux de travail en menuiserie, personnalisez les barres d'outils et les raccourcis clavier avec les commandes que vous utilisez le plus fréquemment. Fusion 360 offre une flexibilité pour modifier l'interface utilisateur selon vos besoins. Allez dans "Personnaliser" sous l'onglet "Affichage" pour ajouter, enlever ou réorganiser les outils dans votre espace de travail.
Paramètres de Visualisation : Ajuster les paramètres de visualisation peut également aider à mieux appréhender les aspects uniques des conceptions en bois. Expérimentez avec les différentes options d'affichage de texture et de matériaux pour obtenir une représentation plus réaliste de vos pièces en bois lors de la conception.
En prenant le temps de configurer correctement Fusion 360 pour la menuiserie, vous vous assurez que le logiciel répondra de manière optimale à vos besoins de conception et de fabrication.
2. Esquisse et Modélisation de Pièces en Bois
La transformation d'idées en créations physiques en menuiserie commence souvent par l'esquisse et la modélisation. Fusion 360 fournit un ensemble complet d'outils pour dessiner et modéliser avec précision des pièces en bois, permettant aux artisans de concevoir tout, des meubles simples aux pièces complexes. Voici comment procéder :
Techniques d'Esquisse et de modélisation pour le Design de Meubles

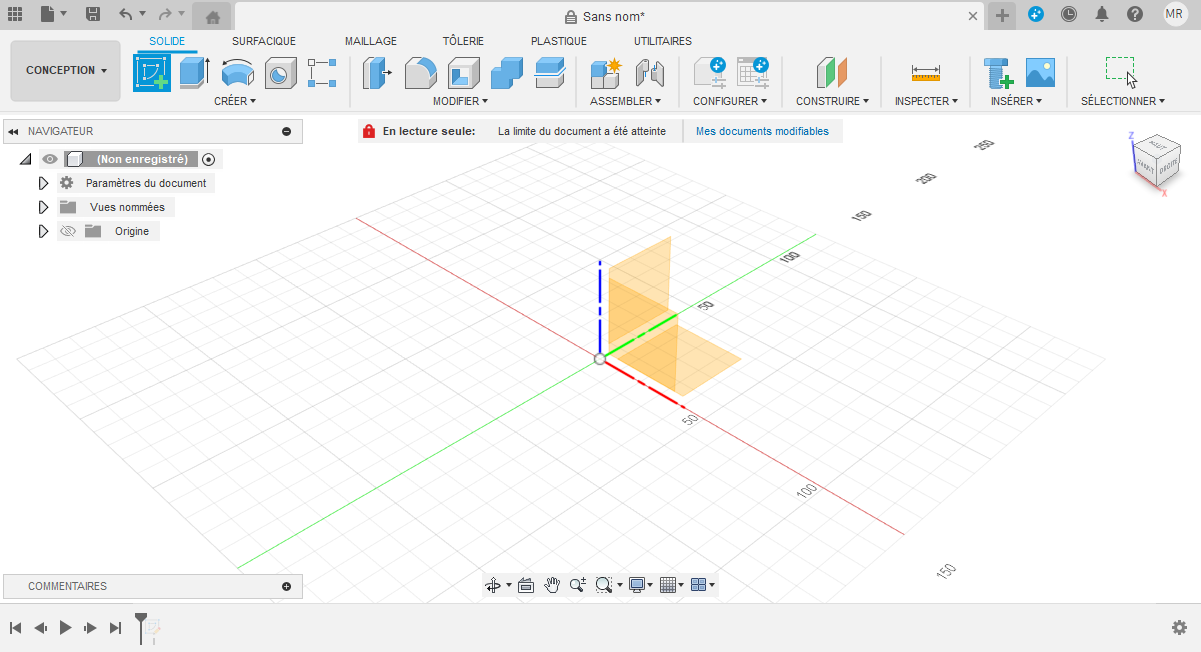

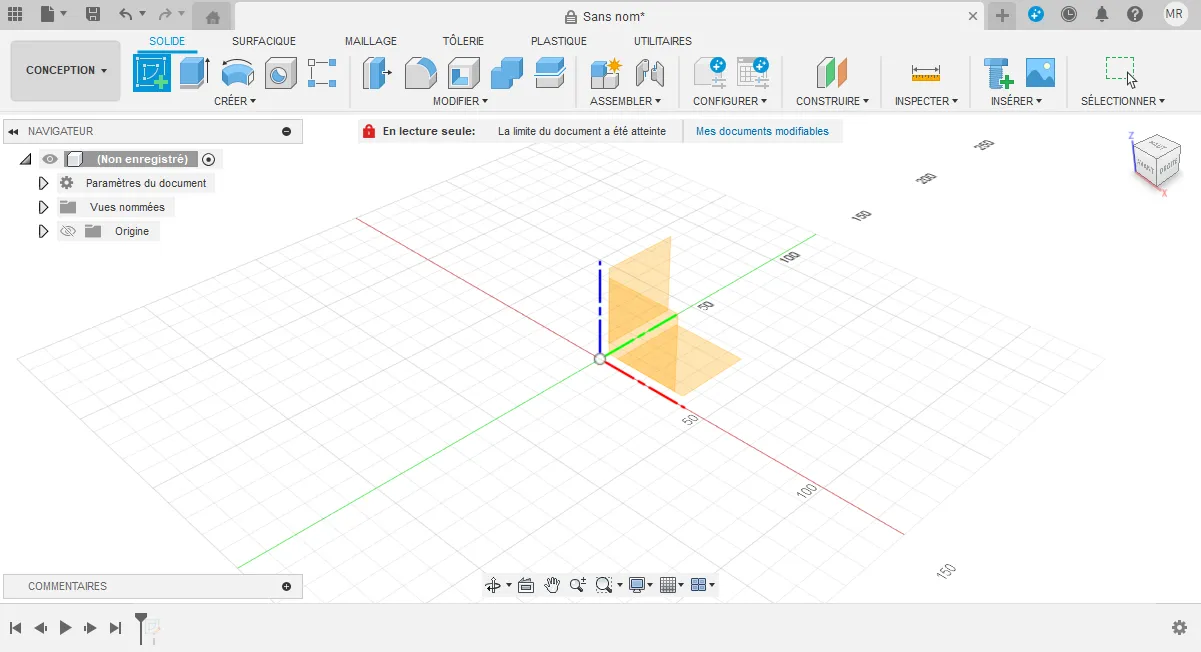

Étape 1 : Démarrage de l'Esquisse
Lancez le programme et commencez par créer une nouvelle esquisse. Pour ce projet de table, optez pour une vue de dessus comme point de départ, ce qui vous permettra de définir le plan de travail de la table.

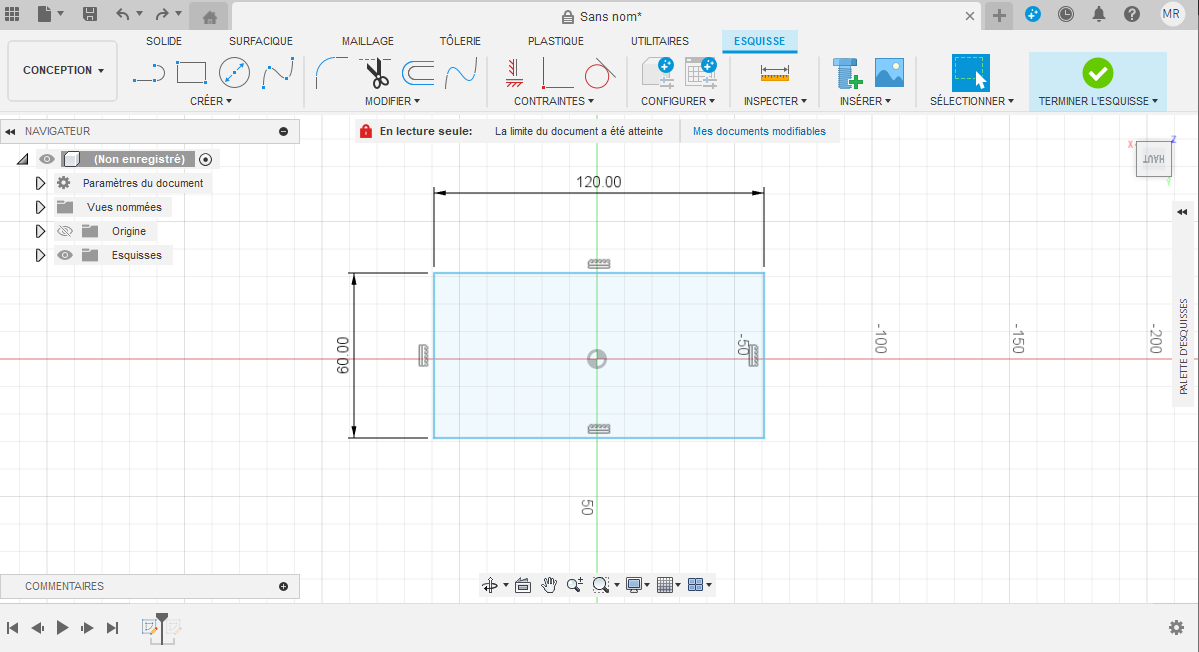

Étape 2 : Dessin
À l'aide des outils "Ligne" et "Rectangle", esquissez le contour de votre plateau de table. Imaginez une table rectangulaire classique. Utilisez l'outil "Cote" pour spécifier les dimensions du plateau, disons 120 cm de longueur sur 60 cm de largeur, en prenant en compte l'épaisseur prévue du bois, par exemple 3 cm.

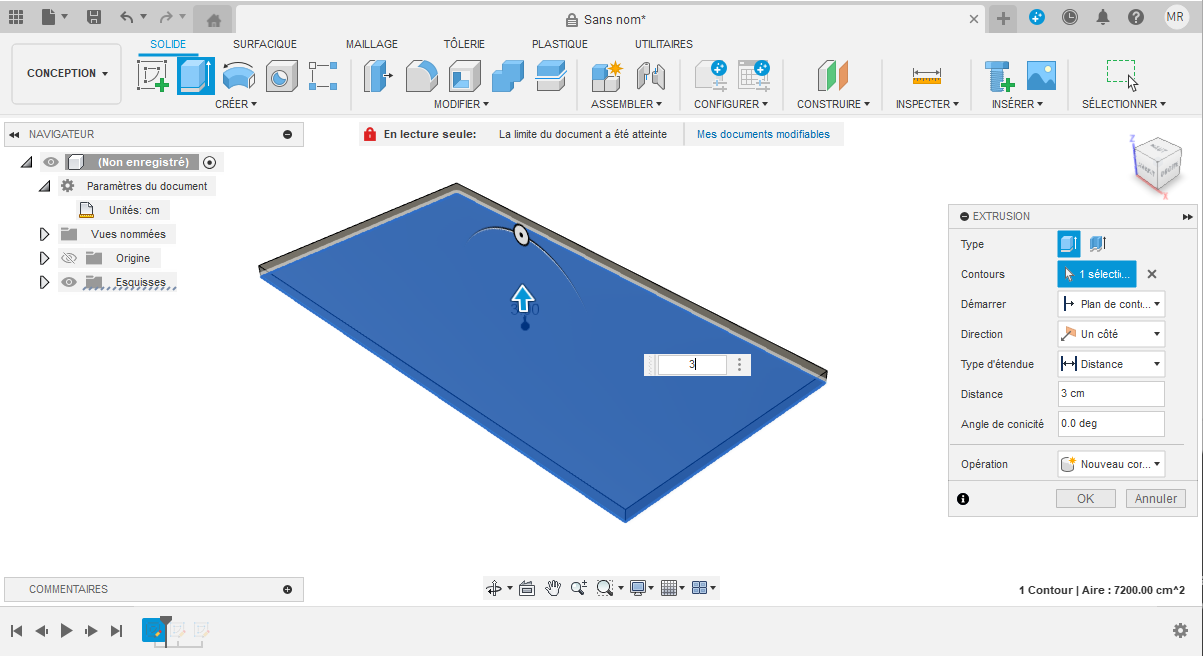

Étape 3 : Transformation en Modèle 3D
Sélectionnez maintenant votre esquisse du plateau et employez l'outil "Extrusion" pour lui donner une épaisseur, transformant ainsi l'esquisse 2D en un objet 3D solide. Pour notre table, extrudez à une hauteur de 3 cm pour créer le plateau.

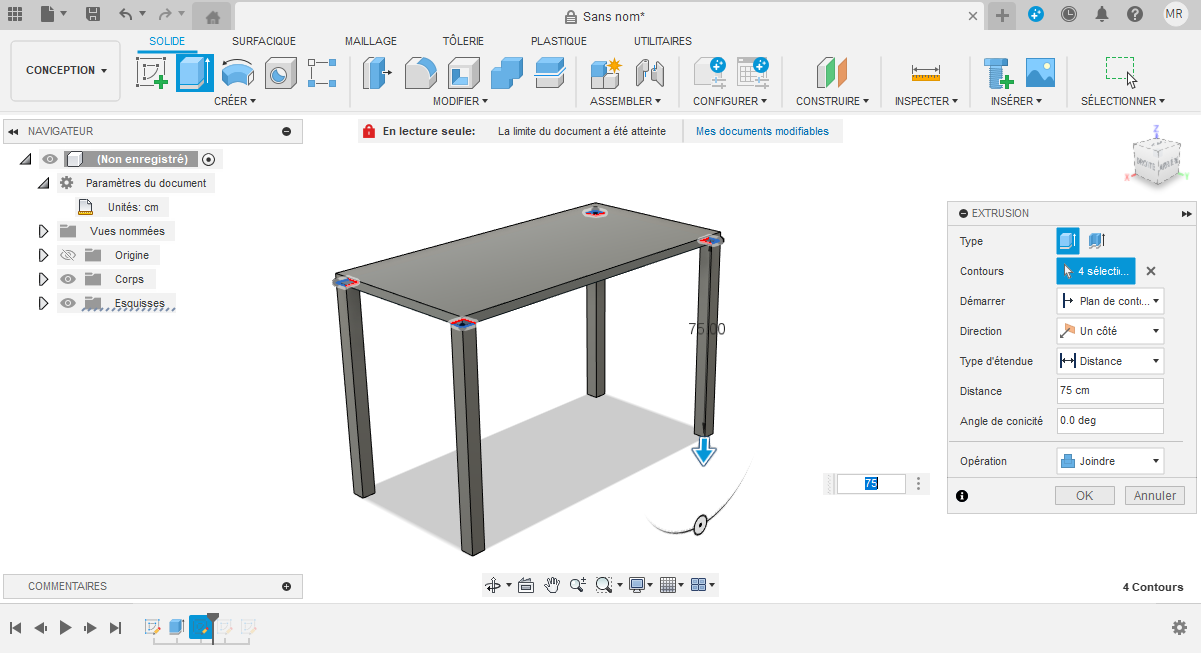

Étape 4 : Modélisation des Pieds
Pour ajouter les pieds de la table, créez une nouvelle esquisse sur le plan latéral de chaque coin du plateau extrudé. Esquissez la forme des pieds (par exemple, des carrés 5x5 cm pour des pieds simples ou des formes plus complexes pour des designs élaborés) et extrudez-les à la hauteur désirée, disons 75 cm.

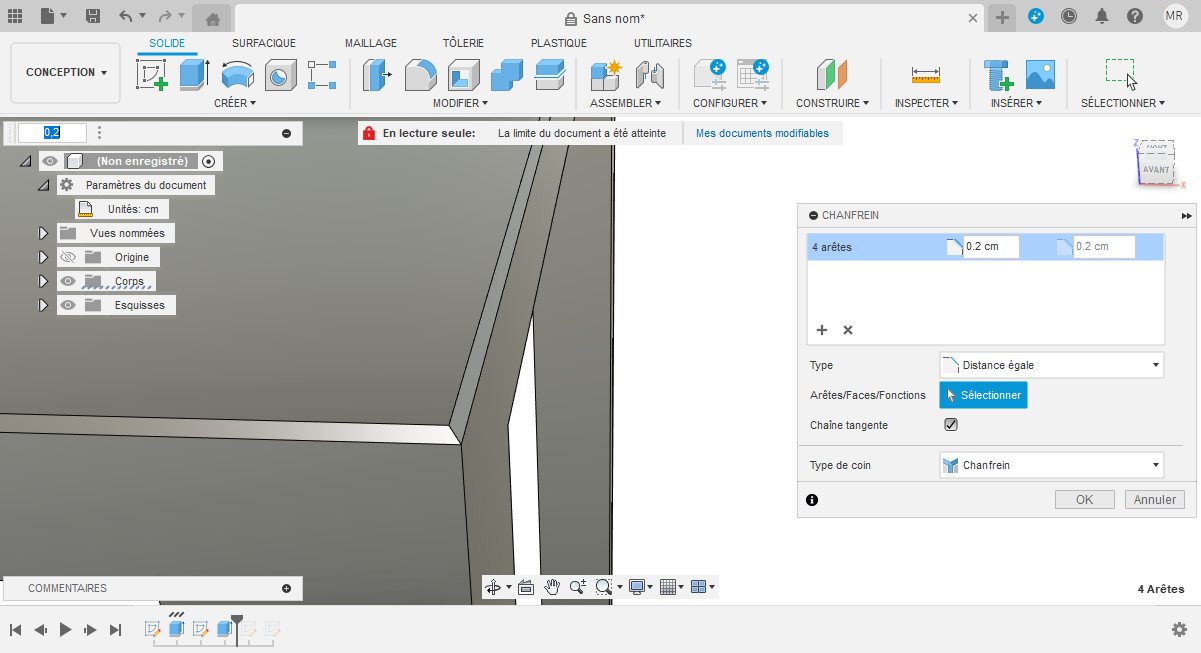

Étape 5 : Ajout de Détails de Finition
Finitions et Détails Décoratifs : Pour finaliser la table, ajoutez des éléments esthétiques comme des chanfreins sur les bords du plateau pour une touche de douceur et de sophistication. Sélectionnez les arêtes du plateau et appliquez un chanfrein de 2 mm pour adoucir les bords.

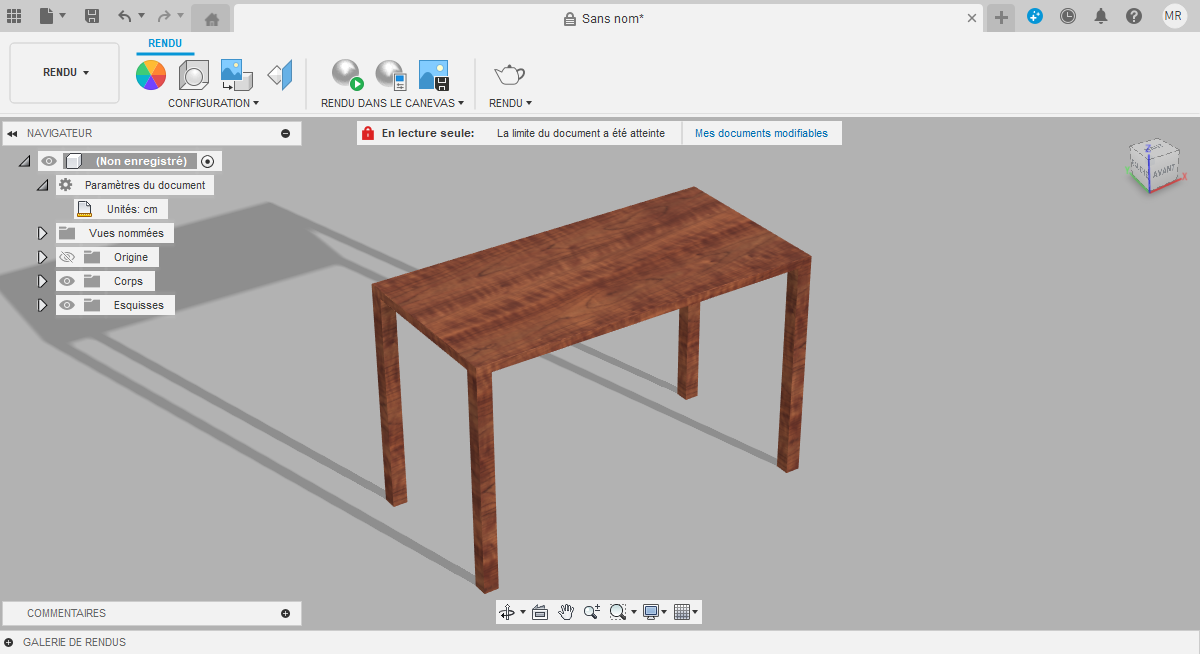

Visualisation et Ajustement
Utilisez les outils de rendu de Fusion 360 pour visualiser vos conceptions avec des matériaux et des finitions réalistes. Cela peut vous aider à mieux appréhender l'aspect final du produit et à effectuer des ajustements avant la phase de fabrication.
La modélisation 3D facilite l'itération sur votre design. Vous pouvez facilement modifier votre modèle, tester différents styles de joints ou ajuster les dimensions pour optimiser la fonctionnalité et l'esthétique de la pièce.
3. Utilisation des Plugins Spécifiques pour la Menuiserie

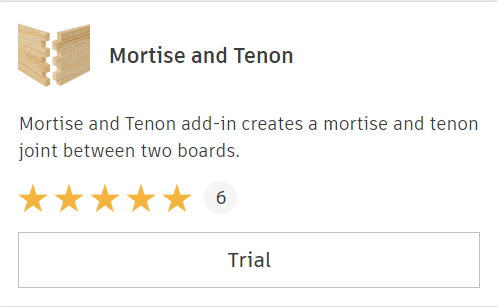

L'extension de Fusion 360 avec des plugins spécifiques peut grandement enrichir les capacités de conception pour les projets de menuiserie. Un exemple pertinent est l'add-in "Mortise and Tenon", qui facilite la création de joints traditionnels en bois, comme les tenons et mortaises, adaptés à la fois pour des constructions modernes et classiques.
Ce plugin offre une solution automatisée pour générer des assemblages précis et fiables entre deux planches, essentiels dans de nombreux projets de menuiserie. Il permet de spécifier avec flexibilité les dimensions, l'emplacement du joint, et d'autres paramètres critiques, tels que :
La profondeur et la longueur ajustables des tenons.
Le support pour les queues d'aronde.
La possibilité de créer des tenons centrés sur la face sélectionnée.
Des options pour ajuster le rayon de filet et définir des offsets entre mortaises et tenons.
Installation et Utilisation
Pour installer "Mortise and Tenon", rendez-vous sur la page produit sur l'Autodesk App Store. Téléchargez et exécutez l'installateur compatible avec votre système d'exploitation (Windows ou Mac OS).

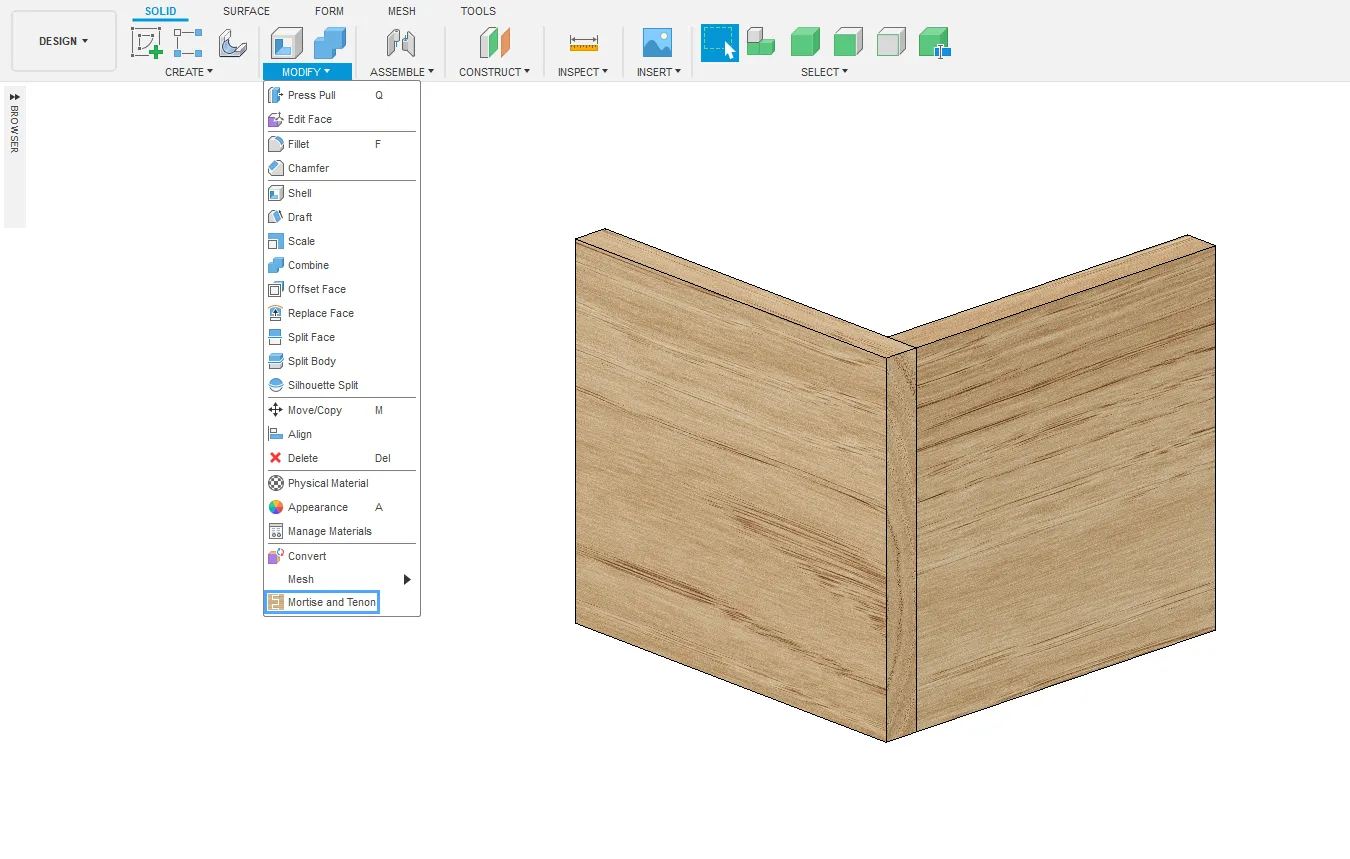

Une fois installé, ouvrez Fusion 360 et vous trouverez "Mortise and Tenon" dans l'onglet des add-ins. Il peut être nécessaire de l'activer depuis le gestionnaire d'add-ins pour l'utiliser dans votre projet.

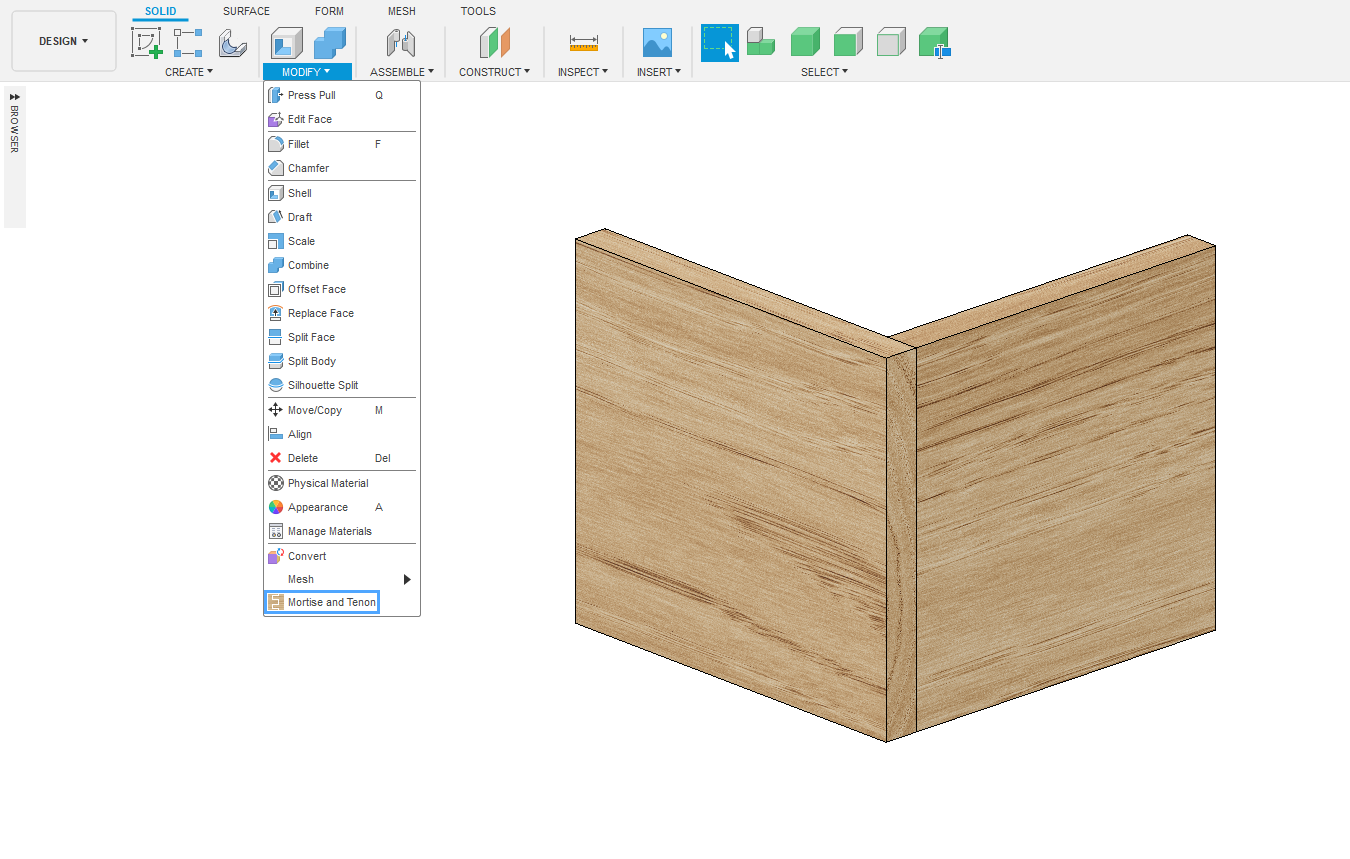

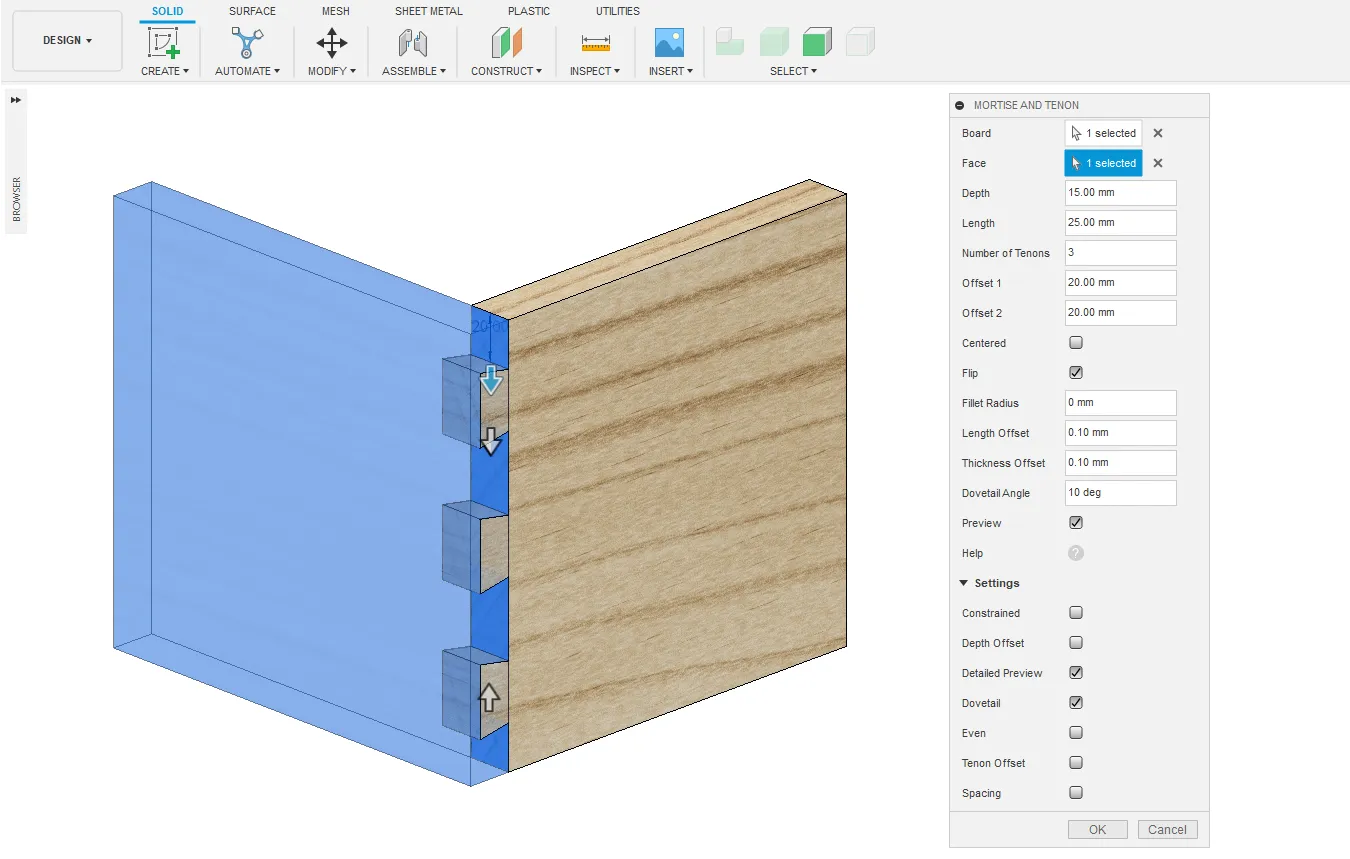

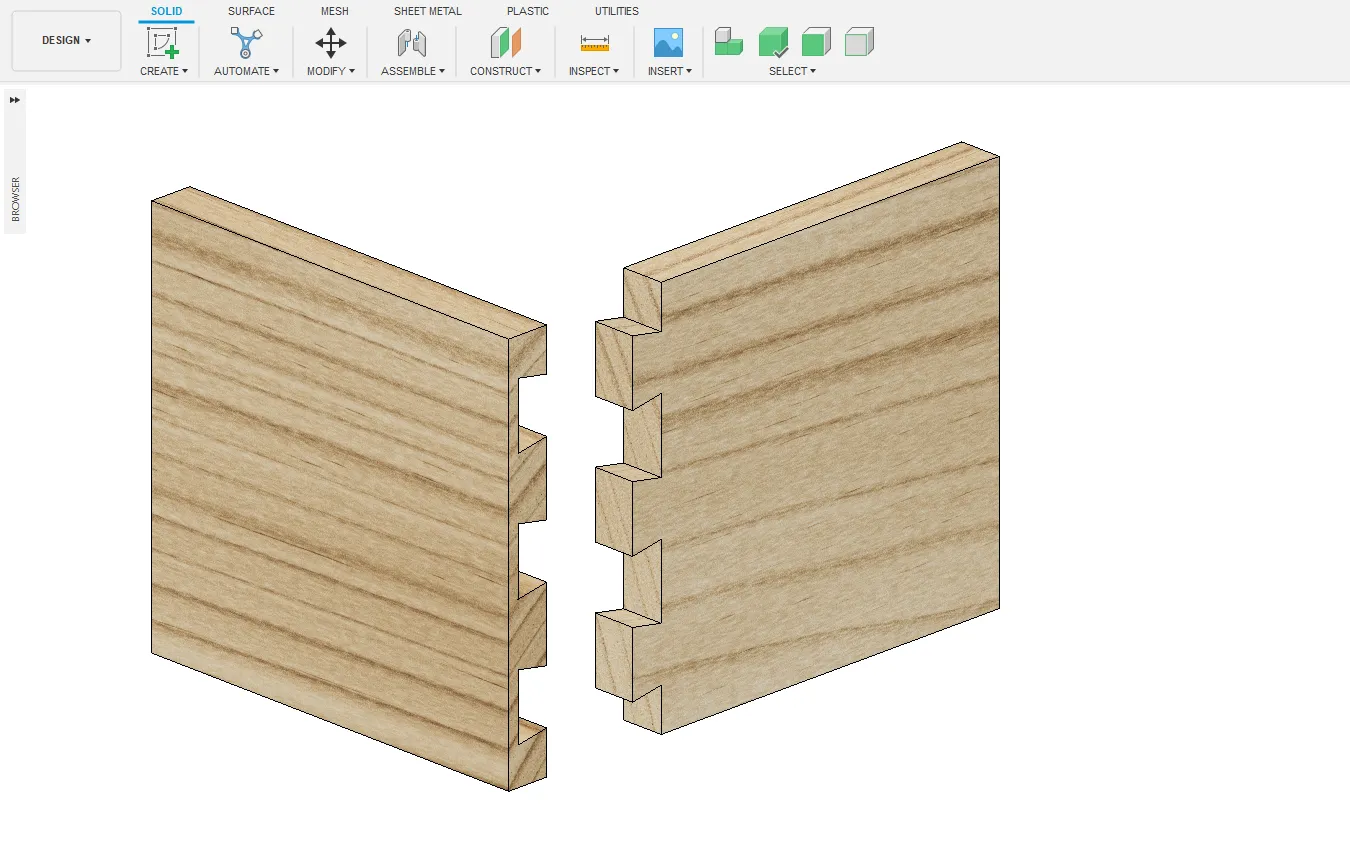

Pour créer ensuite un joint, sélectionnez les faces des planches où le tenon et la mortaise doivent être formés. Dans le panneau de configuration de l'add-in, spécifiez les dimensions désirées, les offsets et tout autre paramètre pertinent. Le plugin génère automatiquement les géométries de joint en bois, vous permettant de visualiser instantanément le résultat.
Maximiser l'Effet de l'Add-in pour vos Projets
Chaque projet de menuiserie a ses spécificités, prenez donc le temps d'expérimenter avec différents réglages pour trouver les ajustements parfaits pour vos designs.
Utilisez "Mortise and Tenon" tôt dans le processus de conception pour planifier efficacement les assemblages et éviter les modifications coûteuses à des stades avancés du projet.
Gardez l'extension à jour pour profiter des dernières fonctionnalités et améliorations. N'hésitez pas à contacter le support pour toute question technique ou suggestion d'amélioration.
4. De la Conception à la Fabrication
La transition de la conception à la fabrication dans les projets de menuiserie est une étape cruciale qui bénéficie grandement de l'utilisation de Fusion 360. Ce logiciel permet non seulement de concevoir avec précision des pièces en bois mais aussi de générer des instructions d'assemblage et des listes de matériaux directement à partir de vos modèles 3D, grâce à une extension qui s’appelle OpenBOM. Voici comment procéder pour assurer une fabrication efficace et sans erreur de vos projets de menuiserie.
Génération des Instructions d'Assemblage
Avant de générer des instructions d'assemblage, assurez-vous que votre modèle 3D dans Fusion 360 est complet, avec tous les composants correctement positionnés et tous les assemblages et joints détaillés.

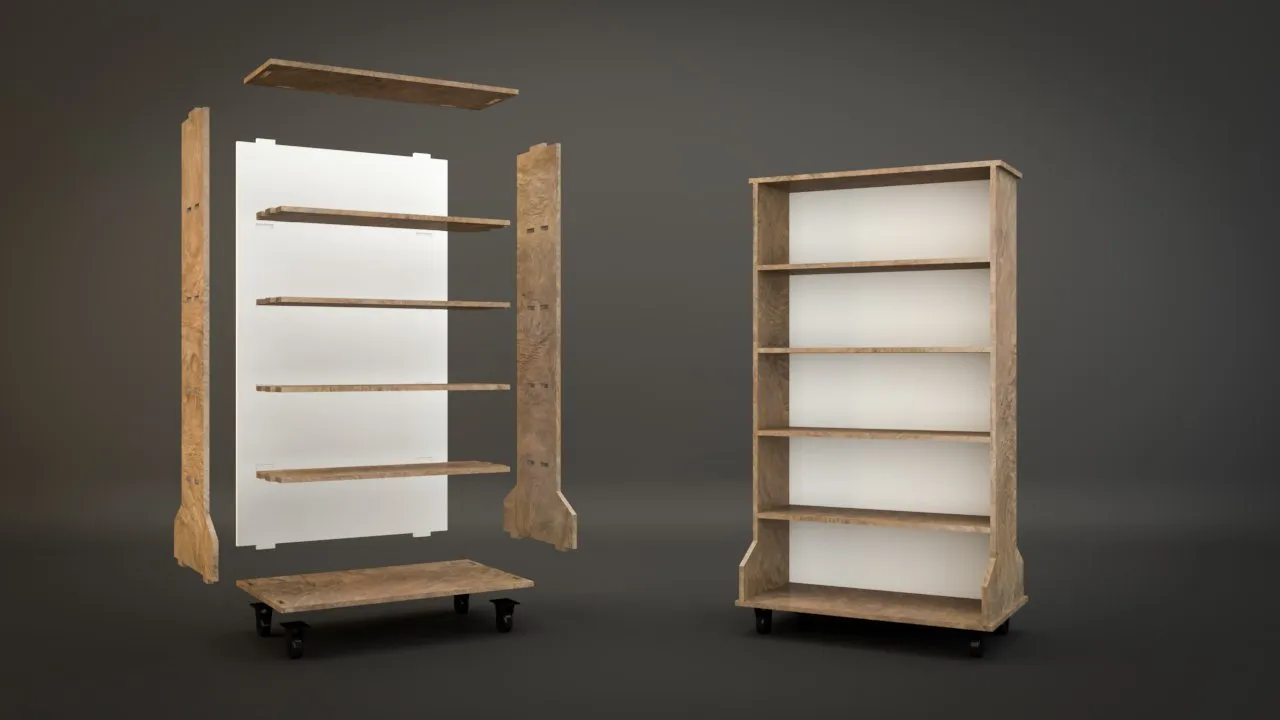

Fusion 360 dispose d'un outil de documentation intégré qui permet de créer des vues éclatées de vos assemblages. Cela donne une vue claire de la manière dont les différentes parties s'assemblent, essentielle pour les instructions d'assemblage.
Complétez les vues éclatées avec des annotations pour fournir des instructions détaillées sur l'assemblage des pièces. Ceci peut inclure des informations sur le type de joint, la colle à utiliser, l'orientation des pièces, et tout autre détail pertinent pour l'assemblage.
Une fois vos instructions d'assemblage complètes, exportez-les en PDF ou dans un autre format adapté pour partager facilement avec les clients ou pour l'usage en atelier.
Création des Listes de Matériaux (BOM)

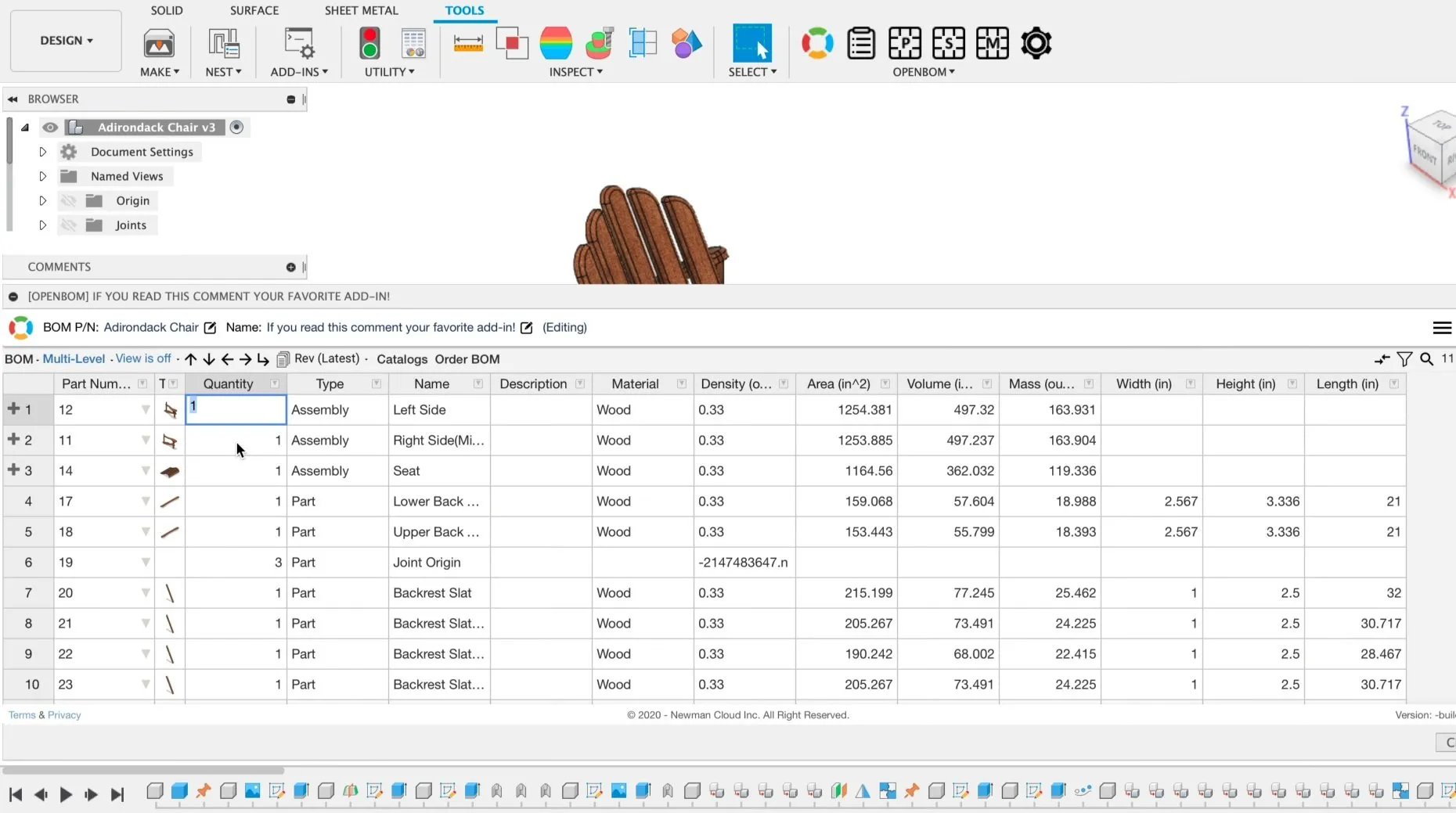

Fusion 360 permet de générer automatiquement des listes de matériaux à partir de vos modèles. Cela se trouve dans la section des informations sur le projet ou via un plugin spécifique (OpenBOM).
Assurez-vous que la BOM inclut toutes les informations nécessaires, comme les dimensions de chaque pièce, le type de matériau, et la quantité. Vous pouvez personnaliser les colonnes pour inclure des données spécifiques à la menuiserie, comme les finitions ou les traitements du bois.
Exportez la BOM générée pour l'utiliser lors de l'achat des matériaux ou pour planifier la production. Une BOM bien détaillée assure que vous avez tous les matériaux nécessaires avant de commencer la fabrication, minimisant ainsi les délais et les coûts.
5. Rendus Réalistes et Présentations de Projets

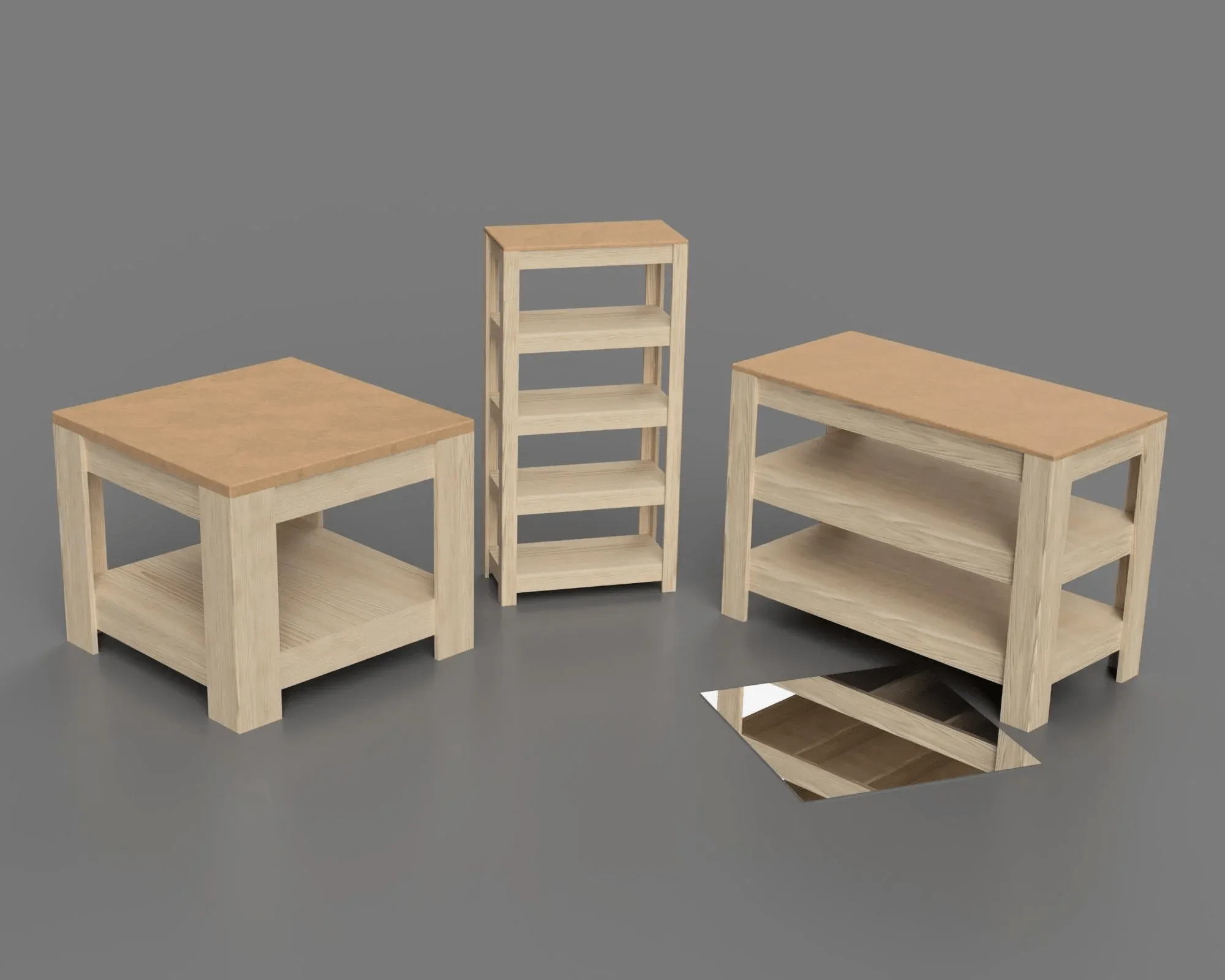

La présentation visuelle d'un projet de menuiserie peut significativement influencer la perception et la satisfaction. Fusion 360 offre des outils puissants pour créer des rendus réalistes, permettant aux concepteurs de menuiserie de présenter leurs pièces et projets sous leur meilleur jour. Voici comment exploiter ces fonctionnalités pour des rendus et des présentations de haute qualité.
Création de Visuels Attrayants

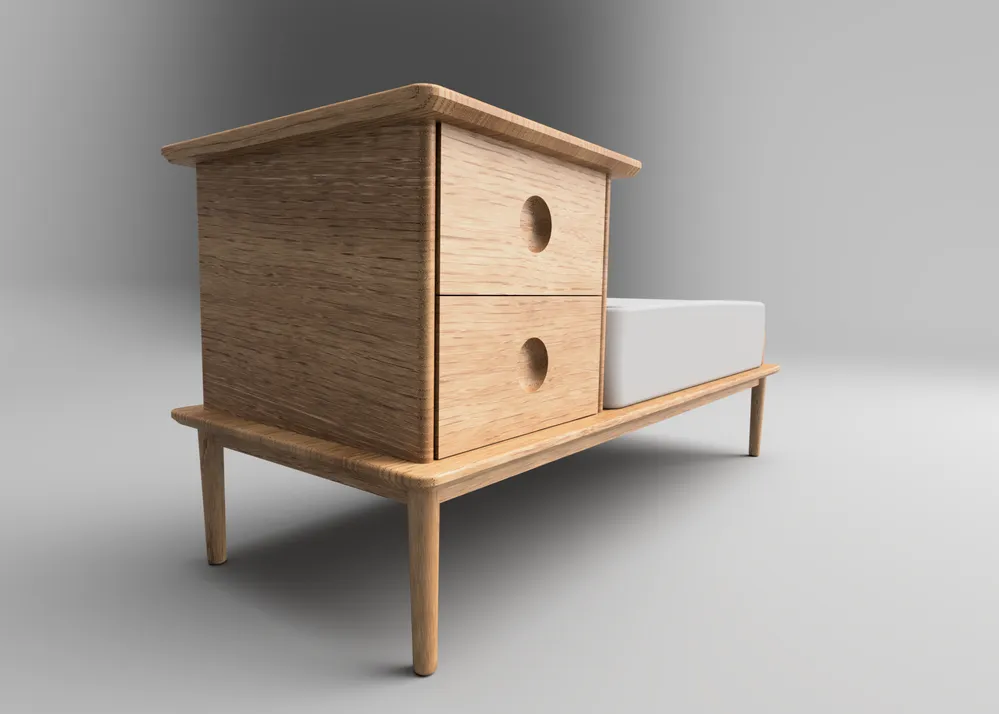

Commencez par appliquer des matériaux réalistes à vos modèles 3D. Fusion 360 dispose d'une vaste bibliothèque de matériaux, y compris différentes essences de bois, avec des textures qui reflètent fidèlement l'aspect réel du bois. Vous pouvez ajuster la rugosité, la réflectivité, et d'autres propriétés pour correspondre exactement à l'apparence désirée.
L'éclairage joue un rôle crucial dans l'apparence finale de vos rendus. Utilisez les paramètres d'éclairage de Fusion 360 pour simuler différentes conditions de lumière, que ce soit un éclairage intérieur doux ou la lumière naturelle. Sélectionnez un environnement qui complète votre design, comme un atelier ou une maison, pour ajouter du contexte à votre présentation.
Utilisation des Fonctionnalités de Rendu
Accédez au mode de rendu de Fusion 360 pour affiner votre image. Ici, vous pouvez ajuster la qualité du rendu, la résolution, et d'autres paramètres pour obtenir le meilleur résultat possible. Les rendus de haute qualité peuvent prendre plus de temps à générer, mais ils offrent un niveau de détail et de réalisme supérieur.
Utilisez la fonction de rendu en nuage pour des résultats encore plus impressionnants sans surcharger votre ordinateur local. Cette option permet d'obtenir des images de haute résolution qui mettent en valeur la complexité et la beauté de vos conceptions en bois.
Pour une présentation plus dynamique, envisagez de créer des animations montrant l'assemblage des pièces ou des explorations 3D permettant aux clients de voir votre projet sous tous les angles.
6. Pourquoi Suivre une Formation Spécialisée en Menuiserie sur Fusion 360
Maîtriser Fusion 360, avec un focus sur les applications spécifiques à la menuiserie, est un investissement qui peut transformer votre façon de travailler. Une formation spécialisée vous dote d'une connaissance approfondie des outils et techniques propres à Fusion 360, optimisant ainsi votre productivité et la qualité de vos projets. Voici les avantages clés :
Gain de Temps
Apprendre à utiliser efficacement Fusion 360 dans le cadre d'une formation dédiée vous permet de naviguer rapidement dans l'interface et d'utiliser les raccourcis, ce qui réduit le temps de conception. Les fonctionnalités avancées de modélisation et d'assemblage deviennent plus accessibles, accélérant le développement de vos projets de la conception à la fabrication.
Précision Accrue
Les erreurs de conception peuvent coûter cher, surtout en menuiserie où la précision est cruciale. Une formation spécialisée vous enseigne comment appliquer avec précision les mesures et les tolérances, garantissant que les pièces s'ajustent parfaitement et que les designs sont réalisables.
Innovations en Design
Avec une compréhension complète de Fusion 360, vous êtes mieux équipé pour explorer des possibilités de design innovantes. La formation vous expose à des techniques de modélisation avancées, ouvrant la porte à la création de pièces et de structures complexes qui auraient été difficiles à concevoir autrement.
L'adoption de Fusion 360 dans la menuiserie symbolise une évolution vers une intégration harmonieuse de l'artisanat traditionnel et des technologies de pointe. En exploitant pleinement ses capacités, les menuisiers peuvent non seulement relever les défis actuels du design et de la fabrication mais aussi anticiper les besoins futurs du secteur.
Se former spécifiquement sur Fusion 360 pour la menuiserie ouvre un monde de possibilités illimitées, où la seule limite est l'imagination.
En fin de compte, maîtriser cet outil puissant est une démarche vers l'excellence dans l'art de la menuiserie, garantissant que chaque projet réalisé est non seulement un témoignage de compétence technique mais aussi une expression de créativité et de passion.
