Gravure Verre Laser Diode : Tutoriel Complet pour Débutants

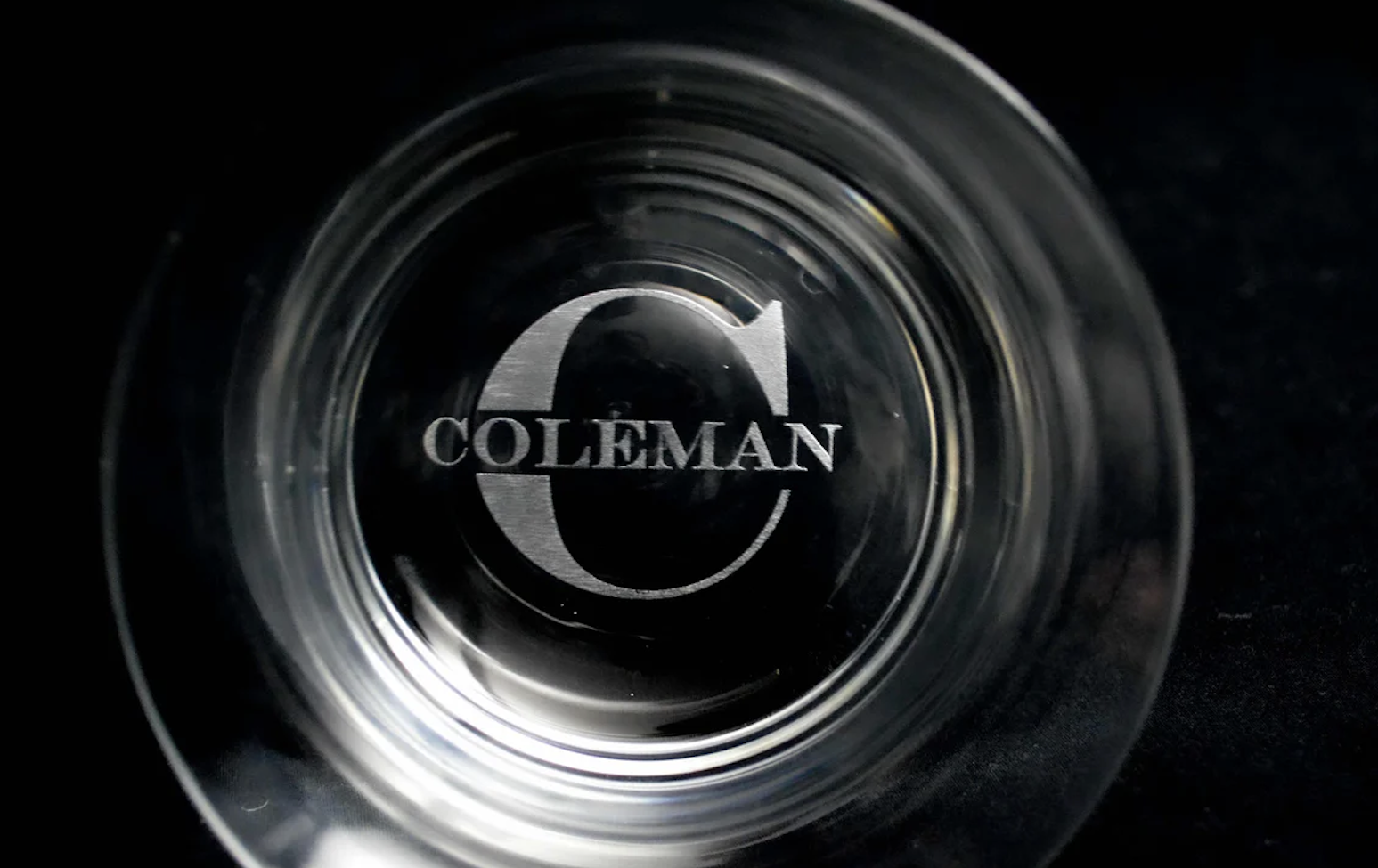

Verre gravé au laser diode avec motif personnalisé
Aujourd’hui, nous allons vous montrer comment réussir vos premières gravures sur du verre, simplement et sans prise de tête, même si vous débutez dans la découpe et la gravure laser !
Graver du verre, c’est vraiment une activité qui vous permet de créer des pièces uniques et esthétiques. Vous allez pouvoir vous amuser et réaliser des créations vraiment sympas. Pour ceux qui veulent aller plus loin, nous proposons des formations individuelles sur la gravure laser, le fraisage, la modélisation 3D, et d’autres technologies innovantes. Ces formations ont un seul objectif : vous rendre autonome dans vos projets. Elles sont reconnues par l’État, financables et proposées par des experts passionnés.
Alors, on commence ? C’est parti !

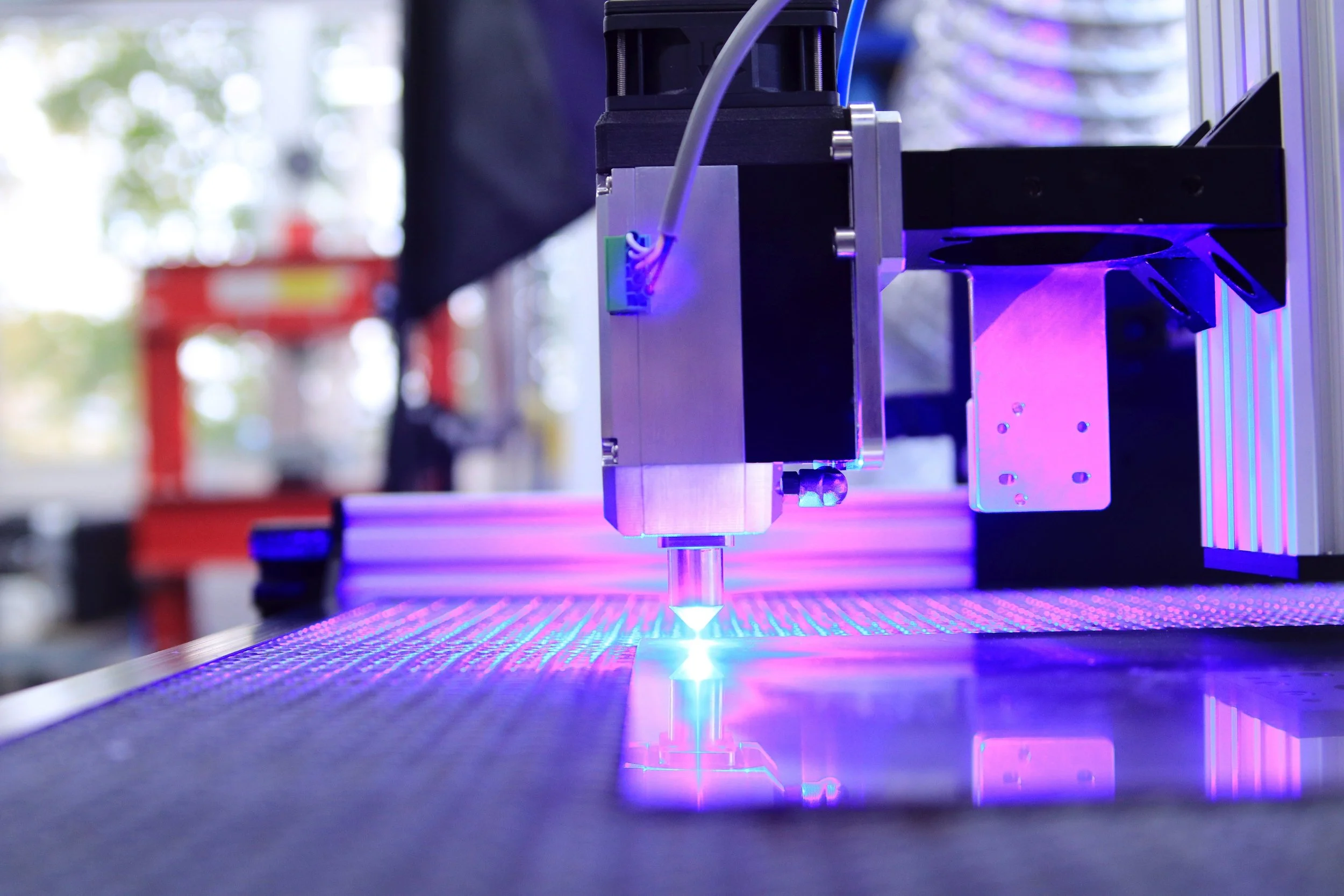

Étape 1 : Comprendre les différents types de lasers
Avant de mettre la main à la pâte, il est important de comprendre les différents types de lasers qui existent pour la gravure. En effet, le terme "gravure laser" est souvent utilisé de façon générale, mais il recouvre en réalité plusieurs technologies différentes. Chacune a ses avantages, ses inconvénients et ses spécificités, et cela influencera la qualité de votre gravure sur verre.
Voici les quatre principales technologies de laser utilisées en gravure :
Le laser CO₂ : Ce laser fonctionne grâce à un tube rempli de dioxyde de carbone excité par une décharge électrique. Il est polyvalent et précis, particulièrement sur les matériaux non métalliques. Cependant, il ne fonctionne pas aussi bien sur les métaux, sauf s’ils ont subi un traitement spécifique.
Le laser à fibre : Ce type de laser utilise une fibre optique dopée à l’ytterbium. Il est particulièrement efficace pour graver des métaux, mais il n’est pas adapté pour des matériaux organiques comme le bois ou le verre. De plus, ces lasers sont assez chers et réservés à l’industrie.
Le laser UV : Avec une longueur d'onde courte (355 nm), il permet une gravure "froide" et réduit les risques de dommages thermiques sur les matériaux sensibles. Il est idéal pour éviter les brûlures, mais reste peu puissant.
Le laser à diode : Ce laser utilise une diode laser, généralement autour de 450 nm, et est compatible avec des matériaux comme le bois, le cuir, le plastique, certains métaux avec traitement, et bien sûr, le verre. Cependant, il est moins puissant et donc moins performant pour des gravures profondes. Il reste abordable et adapté aux petits projets.
Pour ce guide, nous allons travailler avec un laser à diode, car c’est le type de laser le plus accessible pour les particuliers ou les petits indépendants. En effet, vous avez environ 90 % de chance d’utiliser ce type de laser pour vos projets.
Étape 2 : La théorie de la gravure laser
Dans ce guide, nous allons utiliser une graveuse laser à diode, plus précisément le modèle Elegoo Phecda 10W. Il s'agit d'une machine que nous utilisons dans nos formations sur la gravure et la découpe laser. Cependant, nos conseils sont également valables pour toutes les machines équipées de lasers à diode.
Le laser à diode fonctionne à une longueur d'onde de 450 nm, et le verre étant transparent à cette longueur d’onde, le faisceau laser passe à travers sans interagir efficacement avec la surface du verre. Résultat : la gravure n’est pas visible, ou très peu.
Pas de panique ! Nous avons une solution simple et efficace pour contourner ce problème. Nous allons appliquer un revêtement sur le verre qui permettra au laser d'interagir avec la surface. Ce revêtement va absorber l’énergie du laser et transférer la chaleur au verre, provoquant des micro-fissures qui créeront la gravure.
Avant de commencer, parlons un peu de sécurité. En plus des précautions habituelles lors d’une gravure laser, il est important de prendre en compte les fumées qui peuvent être produites par la peinture que nous allons utiliser. Il est donc essentiel de travailler dans un espace bien ventilé et de porter des lunettes de protection adaptées à la longueur d'onde de votre laser. Le verre peut aussi réfléchir une partie du faisceau laser, donc soyez très vigilant !
Étape 3 : La pratique de la gravure
Maintenant que nous avons vu la théorie, passons à la pratique !
1. Nettoyez votre verre
Avant d’appliquer le revêtement, assurez-vous que votre verre soit parfaitement propre. Si des saletés restent, le revêtement risque de ne pas adhérer correctement et cela entraînera des erreurs de gravure. Utilisez de l'alcool isopropylique ou un nettoyant pour vitres, puis séchez avec un chiffon non pelucheux.
2. Appliquez le revêtement
Il existe plusieurs options pour appliquer un revêtement sur votre verre :
Peinture en bombe : Pulvérisez à environ 20-30 cm du verre pour éviter les coulures. Faites des mouvements larges et réguliers pour bien répartir la peinture.
Marqueur noir : C'est une solution rapide. Il vous suffit de bien colorier la zone à graver en veillant à ce qu’il n’y ait aucune zone transparente.
Vernis à ongles : Appliquez une couche homogène de vernis sur la zone à graver.
Spray spécial gravure : Utilisez-le de la même manière que la peinture en bombe.
Dans tous les cas, gardez à l’esprit trois règles importantes :
N’appliquez pas une couche trop épaisse, car cela pourrait empêcher l’adhérence.
Veillez à ce que la couche soit uniforme pour une gravure régulière.
Assurez-vous de recouvrir entièrement la surface à graver pour éviter toute zone sans gravure.
Une fois le revêtement sec, vous pouvez passer à l'étape suivante : la gravure laser !
3. Réglages du laser et gravure
Pour plus de détails sur les réglages de votre machine, consultez notre guide dédié. En règle générale, les réglages devraient être autour de 100% de puissance, avec une vitesse entre 300 et 600 mm/min et 1 à 2 passages. N'oubliez pas de tester sur une pièce d’essai avant de lancer la gravure finale !
Une fois que le laser commence à graver, la chaleur générée fragilise légèrement le verre, créant ainsi une gravure nette et durable. Lorsque la gravure est terminée, vous pouvez retirer le revêtement avec de l'alcool isopropylique ou de l’acétone. Attention à ne pas utiliser de matériaux abrasifs qui pourraient rayer le verre.
Vos questions sur la gravure verre au laser diode
Les réponses aux questions les plus fréquentes pour réussir vos premières gravures.
Peut-on graver du verre au laser diode sans revêtement ?
Non, pas efficacement. Le laser diode fonctionne à une longueur d'onde de 450 nm (lumière bleue), et le verre y est transparent. Le faisceau traverse le verre sans interagir avec sa surface, ce qui rend la gravure invisible ou très faible.
L'astuce universelle consiste à appliquer un revêtement sombre (peinture noire, marqueur, vernis) qui absorbe l'énergie du laser et la transfère au verre sous forme de chaleur. C'est cette chaleur qui crée les micro-fissures à l'origine de la gravure visible.
Sans revêtement, il faudrait utiliser un laser CO₂ (10 600 nm) ou un laser UV (355 nm), tous deux capables de graver le verre directement, mais bien plus coûteux qu'un laser diode.
Quel est le meilleur revêtement pour graver le verre ?
Chaque revêtement a ses avantages. Voici les plus efficaces classés par qualité de rendu :
Peinture en bombe noire mat : meilleur compromis qualité/prix. Application rapide, couche uniforme, résultat propre. Notre recommandation pour les débutants.
Spray spécial gravure (type Cermark, Thermark) : qualité professionnelle, gravure ultra-nette. Coût élevé (~50 €/bombe), réservé aux pros ou productions soignées.
Marqueur permanent noir : pratique pour les petites zones et le test. Application précise, mais couche moins uniforme sur de grandes surfaces.
Vernis à ongles noir : solution dépannage. Pas idéal car la couche peut être épaisse et irrégulière, mais ça fonctionne en l'absence d'alternative.
Évitez : peinture brillante (réfléchit le laser), peinture acrylique épaisse (mauvaise adhérence), couches trop épaisses (réduisent la transmission de chaleur).
Quelle puissance laser minimum pour graver du verre ?
Pour un laser diode avec revêtement, le minimum recommandé est de 5 W de puissance optique (attention : à ne pas confondre avec la puissance électrique souvent affichée par les marques marketing).
Recommandations selon la puissance :
Laser 5W : possible mais lent, 2 à 3 passages nécessaires, vitesse 200 mm/min.
Laser 10W : sweet spot débutant/intermédiaire. 1 à 2 passages, vitesse 300-600 mm/min. C'est la configuration utilisée dans nos formations (Elegoo Phecda 10W).
Laser 20W : excellent, un seul passage suffit, vitesse 800 mm/min.
Laser 40W+ : surdimensionné pour le verre, attention aux fissures par excès de chaleur.
Méfiez-vous des marques qui affichent « 80W » ou « 130W » : c'est la puissance électrique totale, pas la puissance optique réelle qui sort du laser (souvent 5-10W en réalité).
Pourquoi mon verre se fissure pendant la gravure ?
La fissuration est causée par un choc thermique : la chaleur générée par le laser n'est pas absorbée de manière homogène, créant des tensions dans le verre.
Causes les plus fréquentes :
1. Puissance trop élevée : réduisez à 80 % pour les verres fins.
2. Vitesse trop lente : le laser stagne et surchauffe une zone précise.
3. Trop de passages : limitez à 1 ou 2 passages maximum.
4. Verre trop fin : sous 3 mm d'épaisseur, le risque augmente fortement.
5. Verre déjà sous tension : verre trempé ou non recuit, plus fragile.
Solution : commencez toujours par un test sur une zone discrète avec une puissance et une vitesse modérées. Ajustez progressivement.
Peut-on graver une bouteille en verre au laser diode ?
Oui, c'est même l'un des projets les plus populaires en gravure laser. Bouteilles de vin, bières, parfum, eau plate : personnalisez tout type de bouteille pour des cadeaux uniques ou un usage commercial.
Spécificités à connaître :
– Surface courbée : la mise au point laser doit être ajustée. Idéalement, utilisez un module rotatif qui fait tourner la bouteille pendant la gravure (la plupart des marques en proposent en option : xTool, Sculpfun, Atomstack).
– Verre teinté : les bouteilles vertes ou brunes (bière, vin) gravent souvent mieux que le verre transparent car elles absorbent déjà une partie de la lumière.
– Sans rotatif : limitez-vous à graver sur la partie la plus plate de la bouteille (max 2-3 cm de largeur pour rester dans la zone focale).
C'est un excellent business pour les makers : bouteilles personnalisées pour mariages, anniversaires, événements d'entreprise.
Laser CO₂ vs laser diode pour le verre : lequel choisir ?
Le choix dépend de votre budget et de la fréquence d'utilisation.
Laser CO₂ (40 W à 100 W) : grave le verre directement, sans revêtement. Gravure plus rapide et plus profonde. Qualité professionnelle. Inconvénient : coût élevé (1 500 € à 10 000 €), encombrement, refroidissement à eau souvent nécessaire.
Laser diode (5W à 40W) : nécessite un revêtement, mais reste très abordable (200 € à 1 500 €). Compact, sans entretien, multiplie les matériaux compatibles (bois, cuir, plastique, métaux traités, verre avec revêtement). Idéal pour les makers, hobbyistes et petits indépendants.
Notre conseil :
– Vous gravez du verre occasionnellement ou faites beaucoup d'autres matériaux → laser diode.
– Vous gravez du verre en série (boutique cadeaux, atelier pro) → laser CO₂.
Combien de temps pour graver un verre au laser diode ?
Le temps varie selon la taille du motif, la complexité et les réglages :
Petit logo ou texte simple (5×5 cm) : 3 à 8 minutes avec un laser 10W.
Motif moyen (10×10 cm) : 10 à 25 minutes.
Photo gravée détaillée (15×15 cm) : 30 à 60 minutes.
Pleine surface d'un verre à pied : 15 à 30 minutes avec un module rotatif.
Ajoutez environ 10 minutes pour la préparation (nettoyage, application du revêtement, séchage) et 5 minutes pour le nettoyage final.
Pour gagner du temps en série, préparez plusieurs pièces en parallèle et gravez-les en chaîne sans devoir recalibrer entre chaque.
Peut-on graver un miroir au laser diode ?
Oui, mais avec précautions. La gravure d'un miroir est dangereuse car la face réfléchissante peut renvoyer le faisceau laser vers la machine ou pire, vers vos yeux. Protégez-vous absolument avec des lunettes adaptées à la longueur d'onde de votre laser.
Deux approches :
1. Gravure par l'avant (face miroir) : appliquez un revêtement sombre (peinture en bombe noire) puis gravez normalement. La gravure apparaît en relief mat sur le miroir poli.
2. Gravure par l'arrière (face tain) : c'est l'approche recommandée. La couche de tain (aluminium ou argent) absorbe le laser. La gravure apparaît comme une zone transparente dans le miroir, visible des deux côtés. Résultat très spectaculaire.
Conseil sécurité : limitez la puissance à 50 % au début, gardez vos lunettes de protection en permanence, et évitez de gravier les miroirs très anciens (couche de tain fragile).
Quels paramètres LightBurn utiliser pour le verre ?
Voici les paramètres de départ recommandés sur LightBurn avec un laser diode 10 W :
Puissance : 100 % (maximum)
Vitesse : 300 à 600 mm/min
Passages (Passes) : 1 à 2
Mode : Fill (remplissage) pour les zones pleines, Line pour les contours fins
Interval (espacement lignes) : 0.10 mm à 0.15 mm pour une gravure dense
Air Assist : activé si disponible (évacue la fumée)
Pour les photos gravées en niveaux de gris, utilisez le mode « Image » avec dithering Jarvis ou Stucki, et baissez la vitesse à 200-300 mm/min.
Faites toujours un test sur 3 carrés (3 puissances ou 3 vitesses différentes) avant la gravure finale, pour valider les bons réglages selon votre revêtement et votre machine.
Peut-on graver du cristal au laser diode ?
Oui, mais le cristal est plus délicat que le verre standard. Le cristal au plomb (vrai cristal) est plus dense et plus sensible aux chocs thermiques.
Recommandations spécifiques :
Puissance réduite : commencez à 70 % de la puissance habituelle.
Vitesse plus rapide : 600-800 mm/min pour limiter l'accumulation thermique.
Passages multiples légers : 2 à 3 passages doux plutôt qu'un seul intense.
Revêtement fin et précis : préférez un spray spécial gravure (Cermark) à la peinture en bombe.
Préchauffage doux : faites passer le laser 1 fois à très basse puissance avant la gravure réelle pour acclimater le matériau.
Pour des pièces de valeur (verre Baccarat, Saint-Louis…), entraînez-vous d'abord sur des verres bon marché. Une erreur sur un cristal de luxe est irréparable.
Envie de maîtriser la gravure laser et lancer votre activité ?
Découvrir notre formation gravure laserFormation en gravure laser
Et voilà ! Vous avez maintenant toutes les clés pour réussir votre gravure sur verre ! Ce n’est pas si compliqué, non ? Si vous rencontrez des erreurs de gravure, il y a de fortes chances que cela provienne d’une application inégale du revêtement ou de mauvais réglages. Pour vous aider, nous avons d’autres guides disponibles sur notre site. Et si vous avez des questions, n’hésitez pas à laisser un commentaire, nous nous ferons un plaisir de vous répondre.
Si vous souhaitez approfondir vos connaissances et maîtriser la gravure laser, nous proposons des formations sur mesure, finançables et reconnues. Contactez-nous pour en savoir plus !
