Comment améliorer la solidité d'une pièce imprimée en 3D
Une pièce FDM qui casse trop facilement ? Sa résistance se travaille à quatre niveaux : la conception, le slicer, la fusion des couches et le post-traitement. Voici toutes les techniques.
Dans cet article, vous allez découvrir comment améliorer la solidité d'une pièce imprimée en 3D en travaillant sur quatre aspects distincts : la résistance dès la conception dans votre logiciel de modélisation, l'orientation et le remplissage dans le slicer, l'optimisation de vos liaisons inter-couches, et enfin le post-traitement.
Partie 1 : Renforcer la pièce dès la conception 3D
Avant de recourir à des astuces d'impression, il est judicieux de penser la solidité de votre création dès la phase de conception, dans votre logiciel 3D.
Chanfreins et congés
Appliquez des chanfreins et des congés aux parties les plus fragiles pour renforcer la pièce. Ces raccords adoucissent les angles vifs, qui sont des points de concentration des contraintes, et réduisent aussi les risques de décollement involontaire de la pièce pendant l'impression.

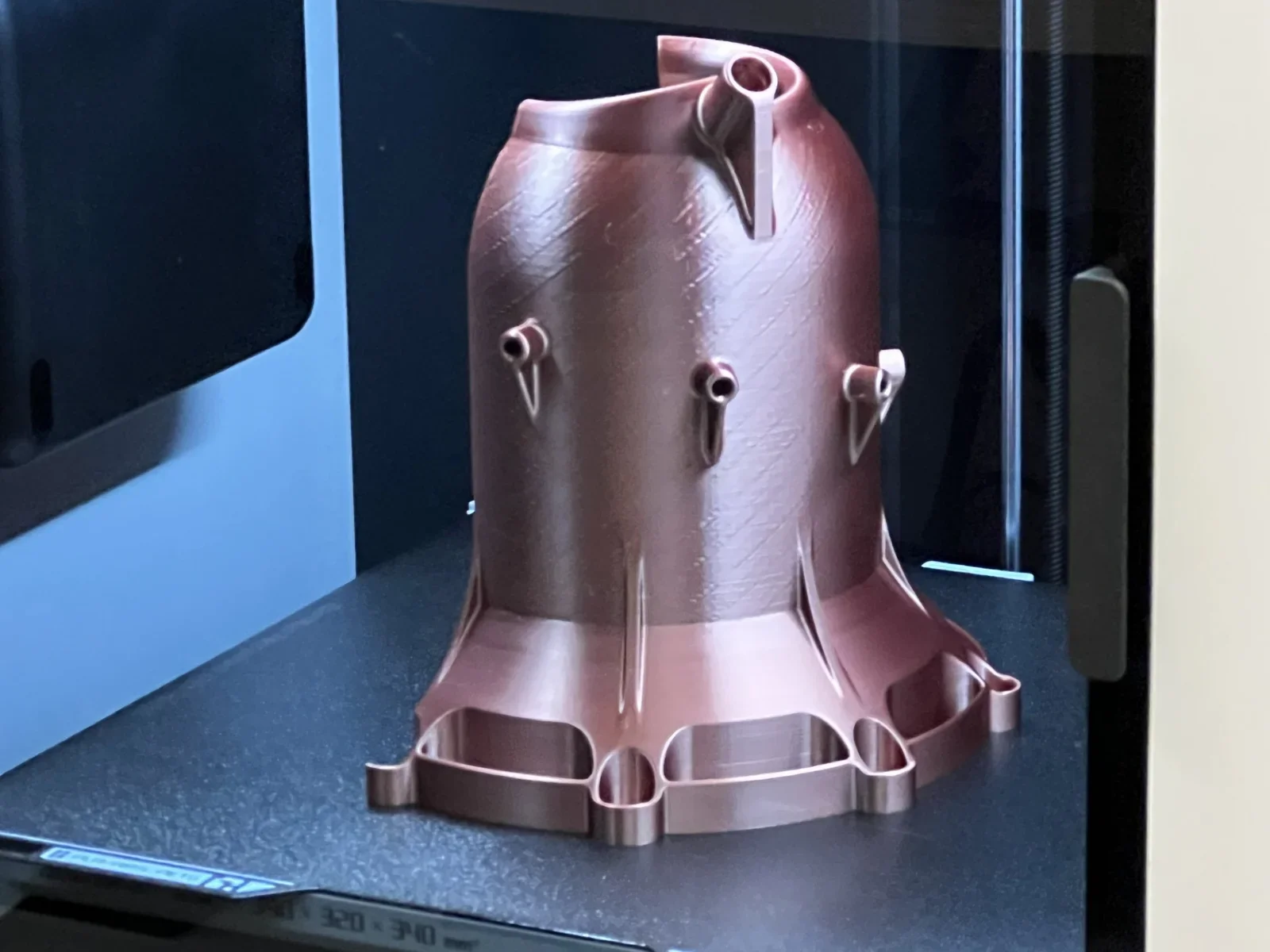

Goussets et nervures
Ajoutez des goussets et des nervures perpendiculairement à la paroi à renforcer. Pour être optimale, une nervure doit avoir une épaisseur égale à la moitié de celle de la paroi soutenue, et s'étendre sur au moins deux fois cette épaisseur. Si une nervure est très grande, vous pouvez même la renforcer par d'autres nervures.
Partie 2 : Travailler l'orientation et le remplissage dans le slicer
Le bon paramétrage du slicer est décisif pour la résistance, et c'est sans doute l'étape la plus simple à prendre en main.
La densité de remplissage
Action simple et efficace : augmentez le remplissage (infill). Plus il est élevé, plus la pièce est solide, mais plus l'impression est longue et consommatrice de matière. À doser selon l'usage.

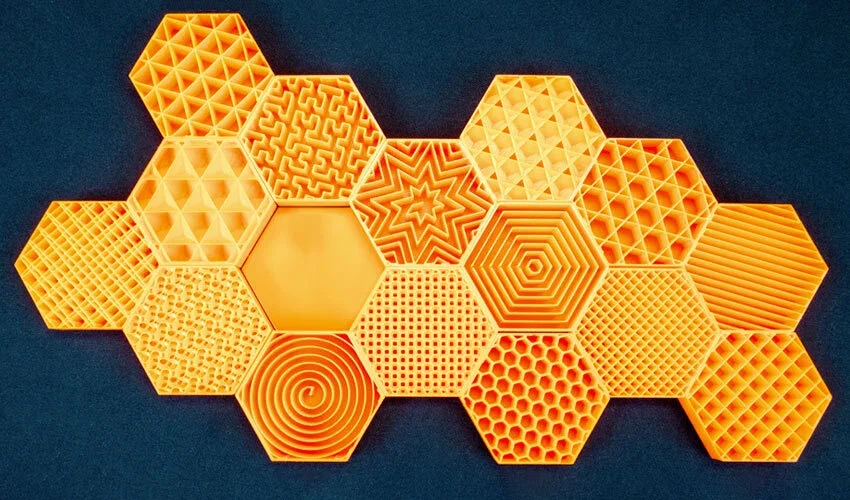

Le motif de remplissage
Il existe de nombreux motifs (rectiligne, triangulaire, nid d'abeille…). Le nid d'abeille performe mieux pour les remplissages de densité inférieure à 50 %. Le rectiligne est plus performant au-delà de 50 %.
L'épaisseur des parois
Augmentez l'épaisseur des parois internes et externes : une enveloppe plus épaisse rend la pièce plus résistante. Nous recommandons une épaisseur 3 à 4 fois supérieure au diamètre de votre buse. Vous pouvez jouer sur le nombre de lignes et leur largeur : par exemple 4 lignes de 0,6 mm, soit 2,4 mm au total.
L'orientation de la pièce
Selon son orientation dans le slicer, la pièce sera plus ou moins résistante. Les pièces FDM sont bien plus solides dans les plans parallèles au plateau. Techniquement, les liaisons au sein d'une même couche sont bien plus fortes que l'adhésion entre deux couches. Réfléchissez donc à la zone qui encaissera la force principale et orientez la pièce en conséquence.
Partie 3 : Améliorer les liaisons inter-couches
L'objectif est de fusionner au maximum les couches pour une structure homogène et résistante. On joue surtout sur la température et le refroidissement.
Augmenter la température d'extrusion
La température joue un rôle majeur dans les liaisons inter-couches. Plus elle est élevée, plus la matière est fluide et se dépose en fusionnant avec la couche précédente, maximisant la liaison mécanique. À ajuster sans excès pour éviter le stringing.
Réduire la hauteur de couche
Des couches plus fines signifient plus de couches, mais surtout une meilleure diffusion de la chaleur vers la couche précédente, ce qui améliore la fusion. C'est là le vrai bénéfice, au-delà du simple nombre de couches.
Augmenter la vitesse d'impression
La buse ne doit pas trop s'attarder : sinon les zones voisines refroidissent et fusionnent mal avec la couche suivante. Une vitesse adaptée maintient une température homogène, favorable à la fusion.
Utiliser un caisson thermique
Un caisson permet de contrôler la température de la zone d'impression et de refroidir la pièce en douceur, pour une meilleure fusion des couches. Indispensable pour les matières techniques comme l'ABS.
Réduire la ventilation
Une ventilation trop forte refroidit la couche trop vite : elle n'a pas le temps de fusionner correctement avec la couche inférieure. Pour renforcer la pièce, réduisez le refroidissement (attention toutefois aux surplombs, qui en ont besoin).
Partie 4 : Le post-traitement
Le post-traitement n'est pas la partie la plus simple : toutes les matières ne s'y prêtent pas, et cela demande un peu d'équipement.
Appliquer une résine de lissage
Un kit de lissage à base de résine renforce la pièce tout en lui donnant un aspect lisse : la résine comble les stries et crée une coque plus rigide autour de l'objet.
La recuisson
La recuisson consiste à exposer la pièce à la chaleur puis à la refroidir graduellement, ce qui diminue le stress interne et augmente la solidité. Toutes les matières ne peuvent pas être recuites, mais c'est possible sur des plastiques comme le PLA et le PET.
Récapitulatif : les 4 leviers
| Niveau | Ce qu'on règle | Leviers principaux |
|---|---|---|
| 1. Conception | La forme de la pièce | Chanfreins, congés, nervures, goussets |
| 2. Slicer | Remplissage et parois | Densité, motif, épaisseur, orientation |
| 3. Liaisons couches | La fusion entre couches | Température, hauteur de couche, ventilation |
| 4. Post-traitement | L'après-impression | Résine de lissage, recuisson |
